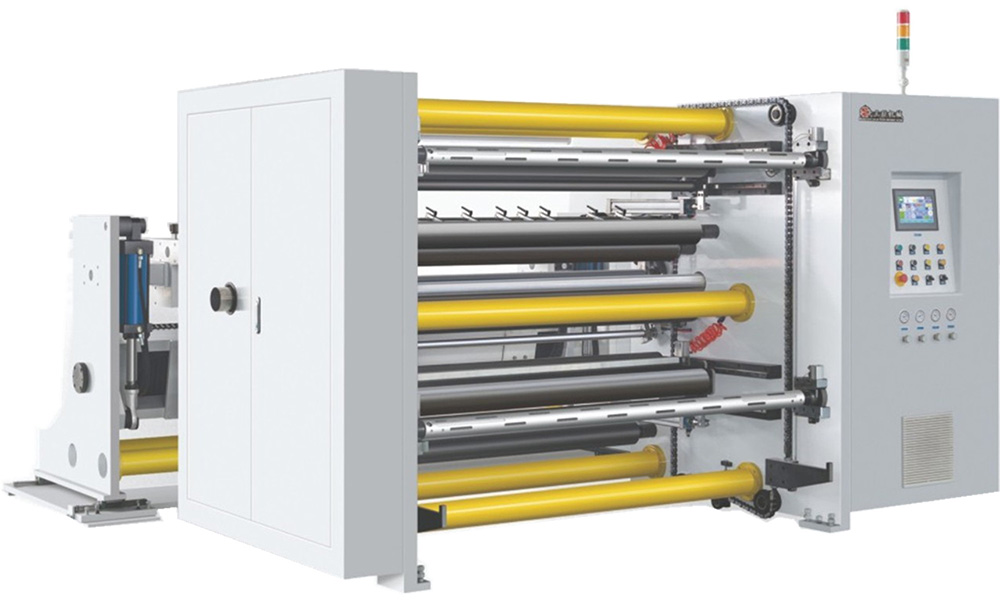

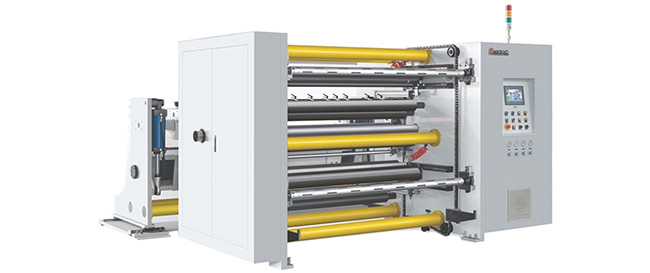

Rollenschneid- und Wickelmaschine
Die Schneid- und Aufwickelmaschine dient zum Schneiden von Papier, laminiertem Film, Aluminiumfolie, bedrucktem Film usw. und ist damit die ideale Lösung für Druck- und Verpackungsunternehmen. Sie ist mit einem PLC-Steuerungssystem und einem HMI-Touchscreen ausgestattet, was die Bedienung besonders einfach und benutzerfreundlich macht. Ein pneumatisches Spannungsbremssystem sorgt für eine konstante Spannung beim Aufwickeln. Der Vorschub wird durch einen Frequenzumrichter angetrieben, der eine konstante Liniengeschwindigkeit gewährleistet und ein gegenseitiges Beeinflussen von Ab- und Aufwickelspannung vermeidet. Als Aufwickelwelle kommt ein aufblasbarer Spannschaft zum Einsatz, der ebenfalls von einem Frequenzmotor angetrieben wird. Die Spannung beim Aufwickeln wird durch die Steuerung des Reibungsdrucks der Aufwickelwelle in Abhängigkeit vom Aufwickeldurchmesser, der Schnittstärke, dem voreingestellten Spannungswert usw. geregelt. Für das Abwickeln wird ein hydraulisches, wellenloses System verwendet, das einen schnellen Materialwechsel ermöglicht und die Arbeitseffizienz erhöht. Ein EPC-Bahnregelungssystem (Edge Position Control) sorgt für eine präzise Bahnführung. Zusätzlich ist die Maschine mit einer automatischen Materialentladefunktion ausgestattet.
| Modell | ZNF-1100A/B |
ZNF-1300A/B |
ZNF-1600A/B |
| Max. Abwickelbreite | 1.100 mm | 1.300 mm | 1.600 mm |
| Max. Abwickeldurchmesser | Ø1.400/1.600 mm | Ø1.400/1.600 mm | Ø1.400/1.600 mm |
| Min. Schneidebreite | 50 mm | 50 mm | 50 mm |
| Max. Aufwickeldurchmesser | Ø800/1.000/1.200 mm | Ø800/1.000/1.200 mm | Ø800/1.000/1.200 mm |
| Schneidegeschwindigkeit | 10-350 m/min | 10-350 m/min | 10-350 m/min |
| Gesamtleistung | 22 kW | 22 kW | 22 kW |
| Stromversorgung | 380V/50hz | 380V/50hz | 380V/50hz |
| Gewicht | 5.600 kg | 6.000 kg | 6.400 kg |
| Gesamtmaße (LxWxH) | 4.200x2.600x1.950 mm | 4.200x2.600x1.950 mm | 4.200x2.600x1.950 mm |
