BlockbodenbeutelmaschineMaschine für Papierbeutel mit gefalteten Flachhenkeln

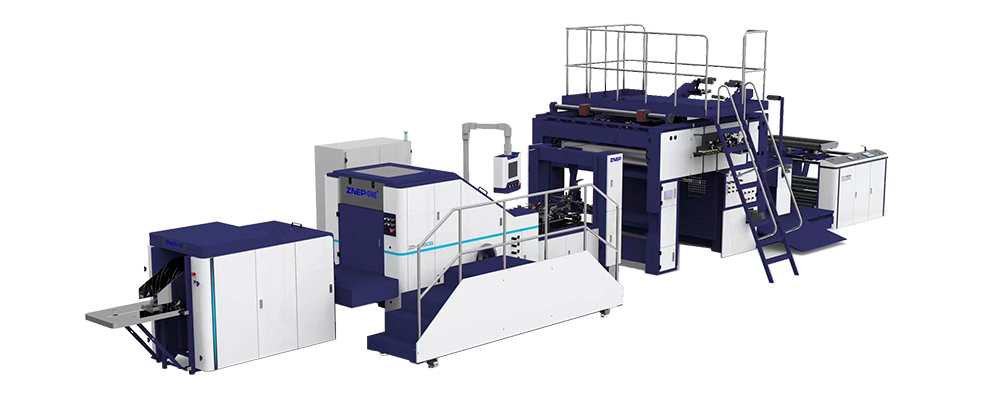

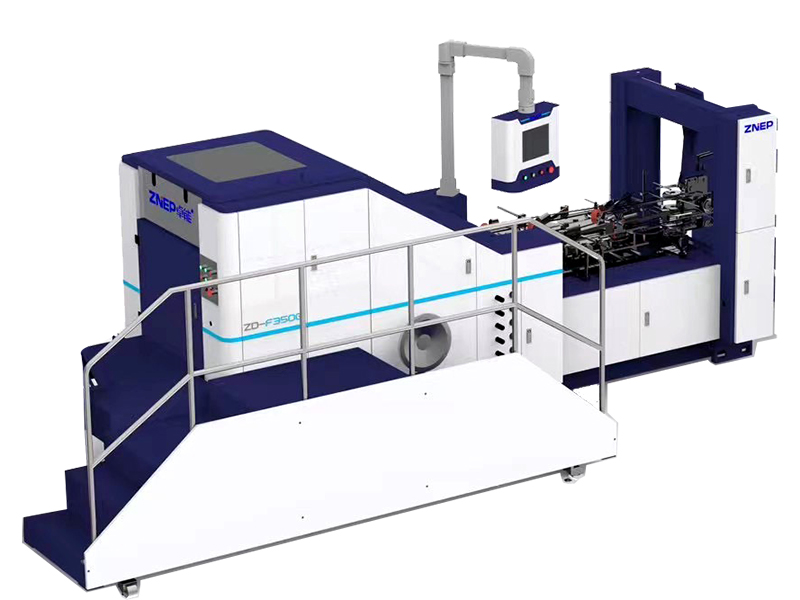

Blockbodenbeutelmaschine für Papierbeutel mit gefalteten Flachhenkeln

Angebot anfordern

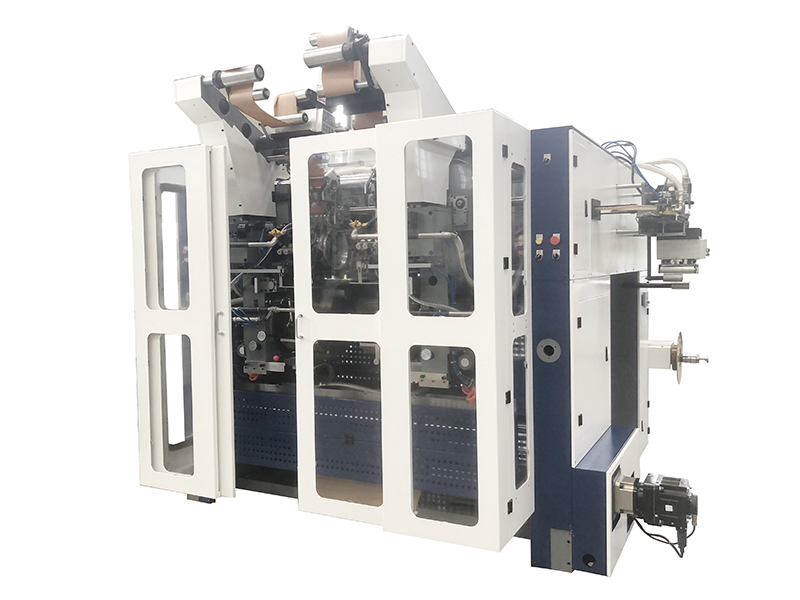

Unsere Maschine für Blockbodenbeutel mit gefalteten Flachhenkeln ist mit Mitsubishi-Steuerung und Servomotor für maximale Stabilität und einfache Wartung ausgestattet. Sie bietet hohe Produktionsleistung zur Reduzierung von Arbeits- und Betriebskosten.

Die Maschine klebt Papierstreifen an flache Papierseile zur Herstellung der Henkel, die schnell an die Beutel angebracht werden. Anschließend erfolgen Seitenverklebung, Rohrformung, Schneiden, Rillen, Bodenverklebung und -versiegelung. Der vollautomatische Prozess liefert hochwertige Beutel in hoher Geschwindigkeit.

Parameter

Modell	ZD-F350NB	ZD-F450NB	ZD-FN380NB	ZD-F550NB
Papierbreite	420-1.090 mm	650-1.370 mm	580-1.270 mm	670-1.670 mm
Max. Rollendurchmesser	φ1.500 mm	φ1.500 mm	φ1.500 mm	φ1.500 mm
Innerer Rollendurchmesser	φ76 mm	φ76 mm	φ76 mm	φ76 mm
Papiergrammatur	60/80-150 g/㎡	70/80-150 g/㎡	80/90-150 g/m²	80/90-150 g/㎡

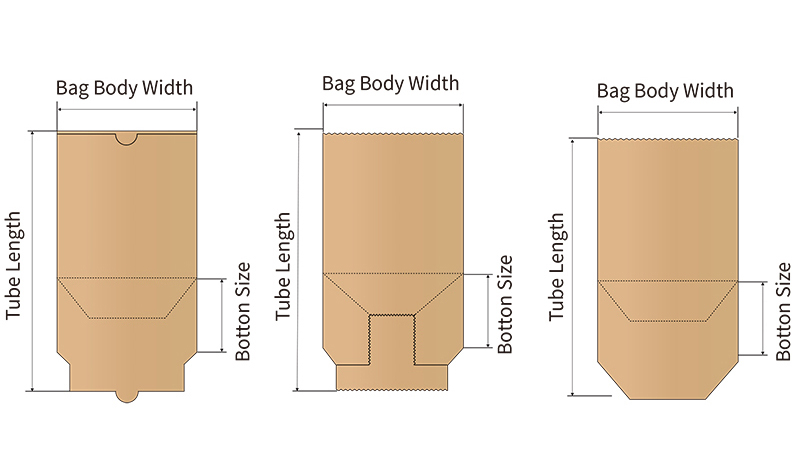

Fertige Beutelbreite	130/180-330 mm	230-450 mm	200-380 mm	240-540 mm
Abschnittslänge	260-(530 mm mit Griffhöhe)	280-(630 mm mit Griffhöhe)	230-(655 mm mit Griffhöhe)	380-(770 mm mit Griffhöhe)
Breite des Beutelbodens	65-180 mm	80-220 mm	75-240 mm	80-280 mm

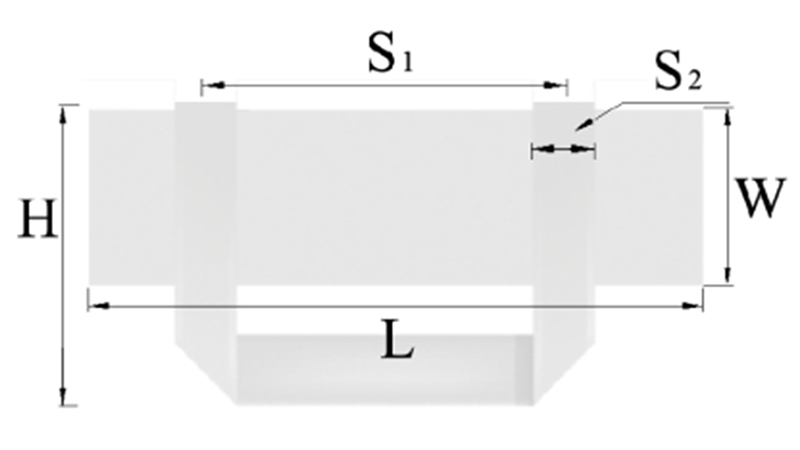

Papiergrammatur des Flachhenkels	70-90 g/㎡	70-90 g/㎡	70-90 g/㎡	70-90 g/㎡
Breite der Papierrolle für den Flachhenkel	100 mm	100 mm	100 mm	100 mm
Breite des Flachhenkels	12 mm	16 mm	12 mm	16 mm
Höhe des Flachhenkels	75 mm	100 mm	75 mm	100 mm
Abstand der Flachhenkel	100 mm	109 mm	100 mm	109 mm
Durchmesser der Papierrolle für den Flachhenkel	φ1.200 mm	φ1.200 mm	φ1.200 mm	φ1.200 mm
Papiergrammatur für den Henkel	80-110 g/㎡	80-110 g/㎡	80-110 g/㎡	80-110 g/㎡
Durchmesser der Henkelpapierrolle	φ1.200 mm	φ1.200 mm	φ1.200 mm	φ1.200 mm
Länge des Verstärkungsstreifens	160 mm	160 mm	160 mm	160 mm
Breite des Verstärkungsstreifens	52 mm	52 mm	52 mm	52 mm
Max. Produktionsgeschwindigkeit	150 Beutel/min	140 Beutel/min	140 Beutel/min	130 Beutel/min
Gesamtleistung	28 KW	28 KW	28 KW	30 KW
Gesamtgewicht	22.000 KG	23.000 KG	23.000 KG	24.500 KG
Gesamtmaße（LWH)	15.5005.0002.800 mm	16.0005.0002.800 mm	14.5004.5003.300 mm	16.5005.0003.000 mm

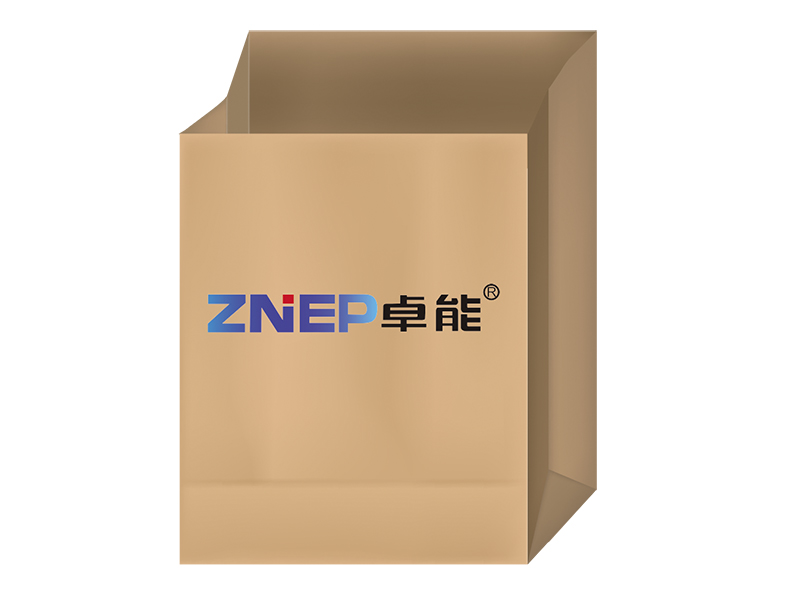

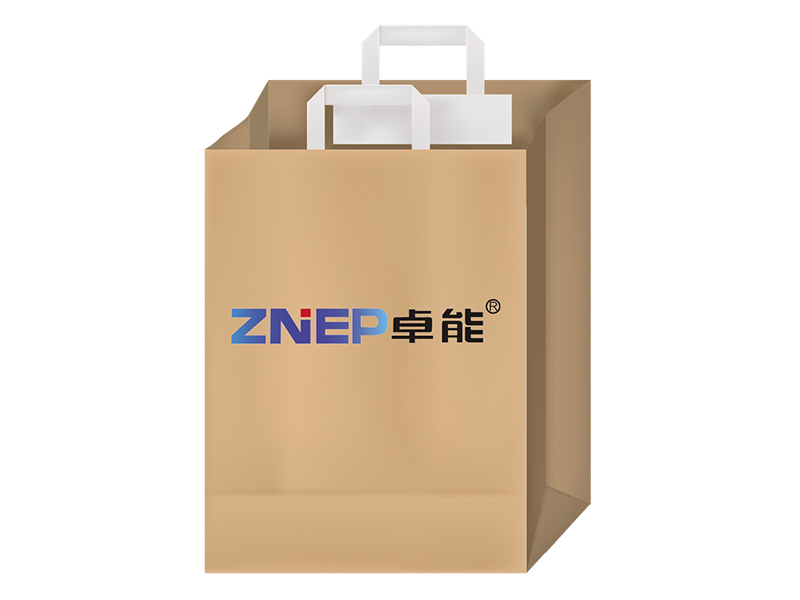

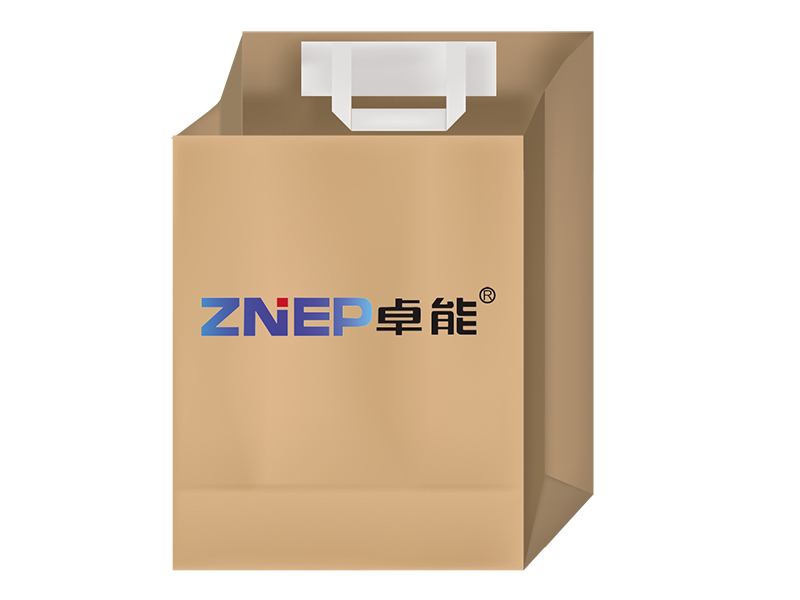

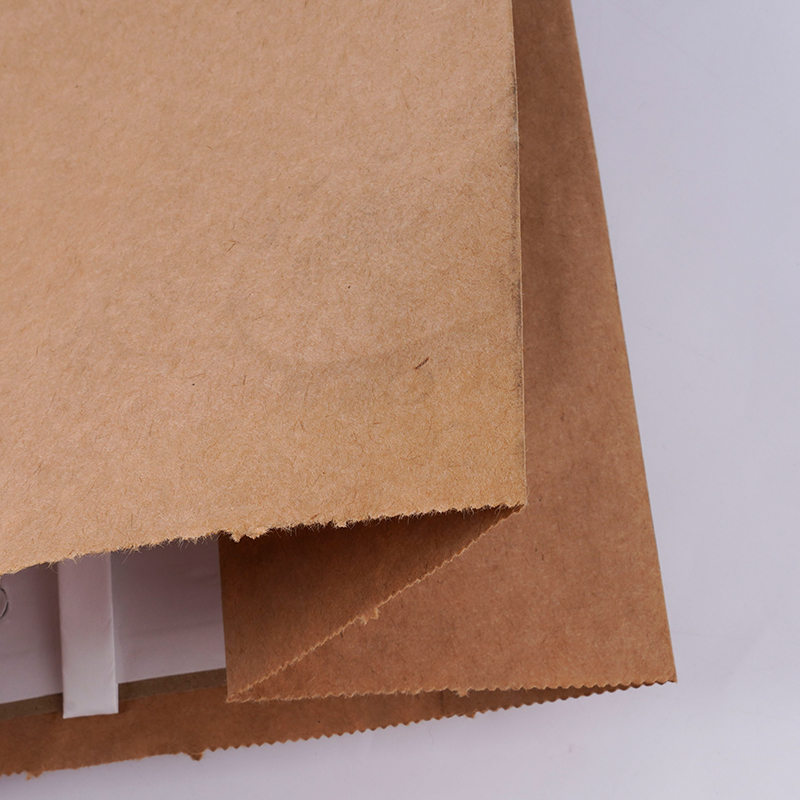

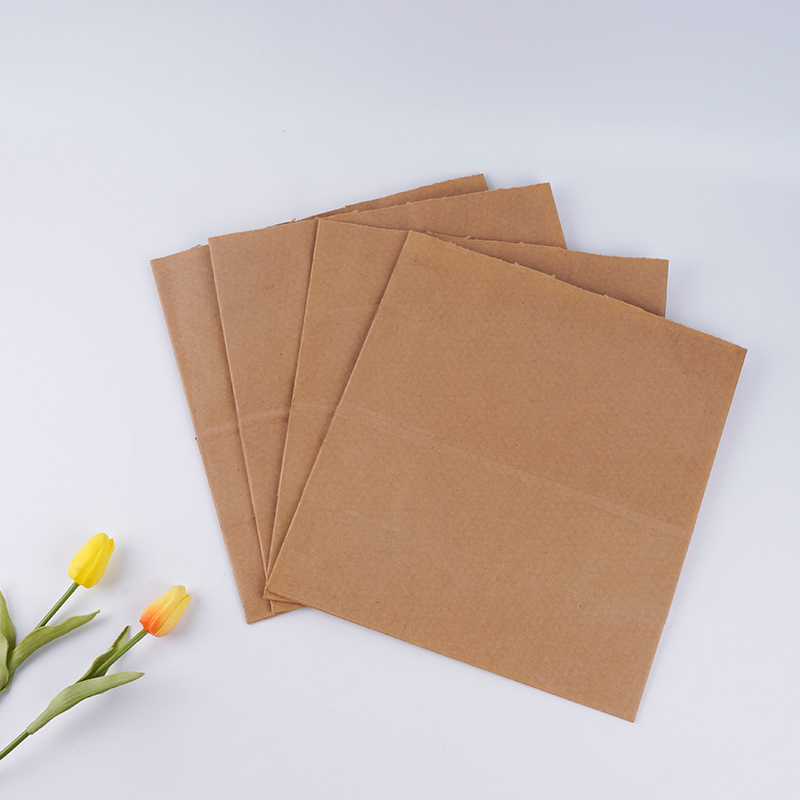

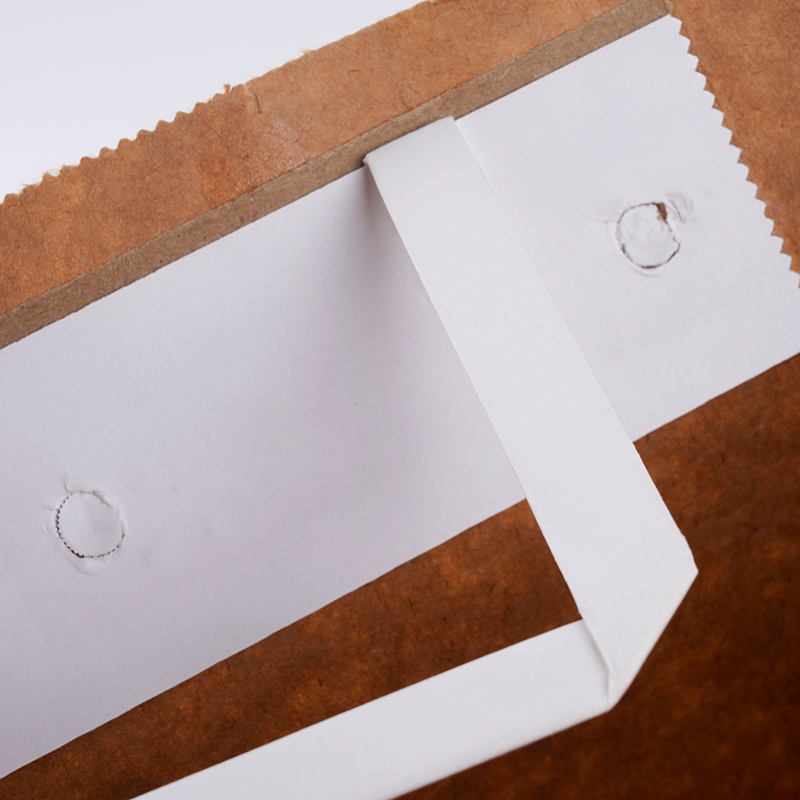

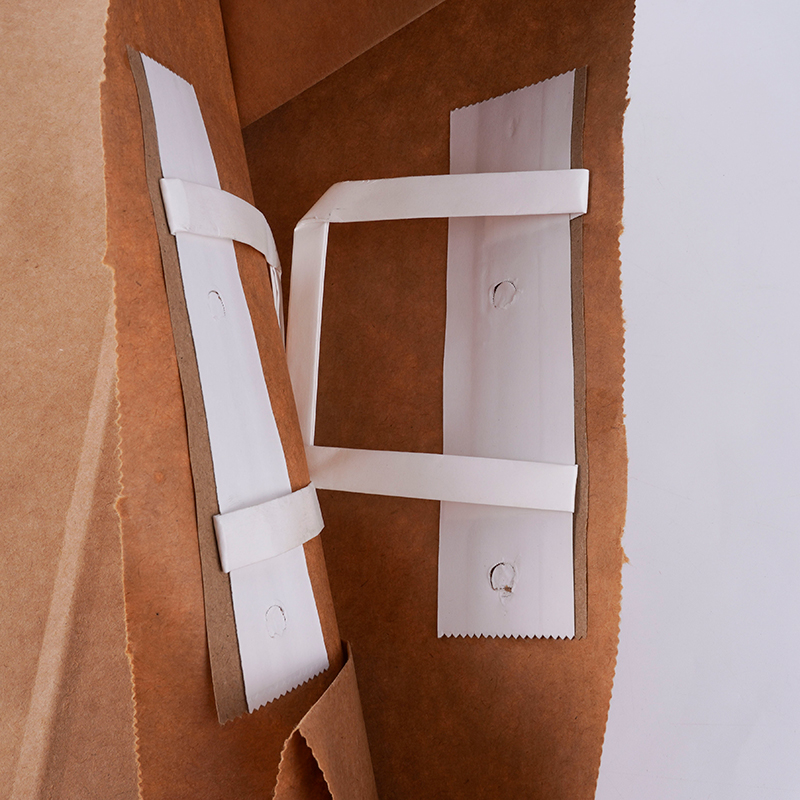

Diese Art von Papierbeutelmaschine wurde für die Herstellung von Tüten mit Flachhenkeln entwickelt, die innen gefaltet oder außen aufrecht gestellt werden können. Ihr innovatives Design verwendet nur ein Stück Verstärkungspapier pro Henkel, im Gegensatz zu älteren Modellen, die zwei benötigten, wodurch der Papierverbrauch reduziert wird. Wenn die Griffe nach innen gefaltet werden, nehmen die Beutel weniger Platz ein, was zu Einsparungen bei den Verpackungs- und Transportkosten führt.

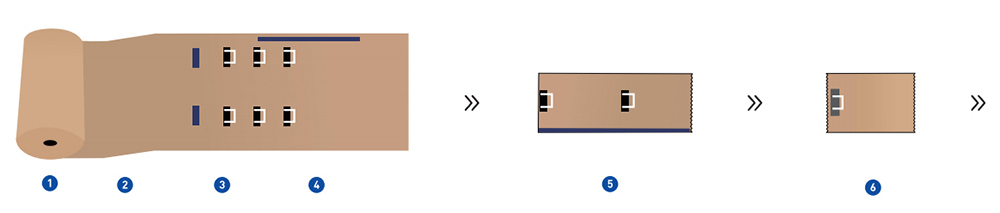

Produktionsprozess

Papierrollenzuführung
Verkleben des Griffs
Griffe einkleben
Seitenverleimung
Leimung/Rohrformung
Hülse abschneiden

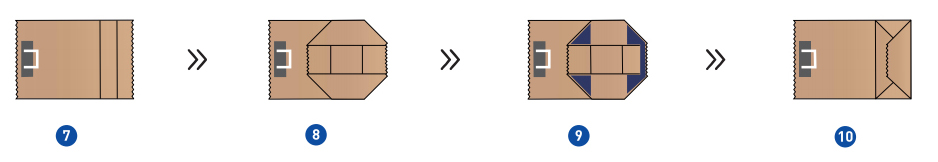

Rillen
Falten des Bodens
Bodenverleimung
Formung des Bodens

Maschinenkonfiguration

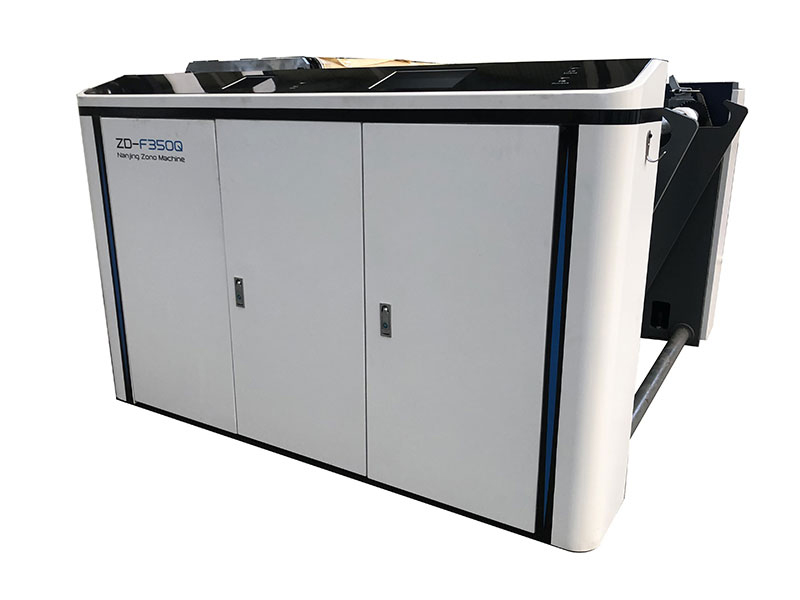

2. ZUFÜHREINHEIT

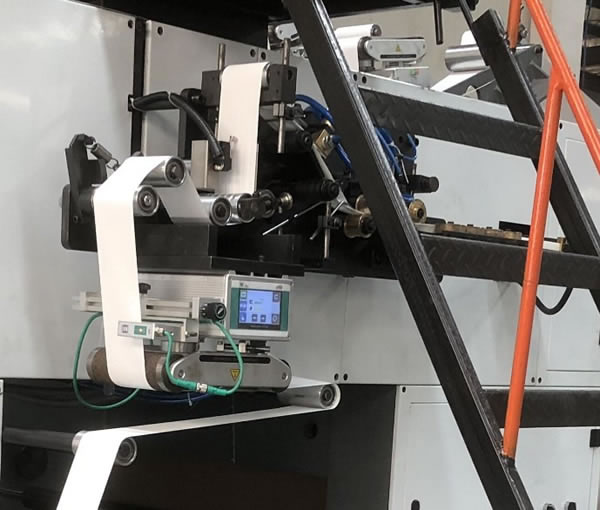

  Das auf einem aufblasbaren Spannmandrill befestigte Rollenpapier wird über einen Schwenkarm mit hydraulischem Hubsystem zugeführt. Die Zuführeinheit verfügt über eine Alarmfunktion, die bei fehlendem Papierzufluss einen Warnton ausgibt. Eine Bahnführung und gleichmäßige Spannungsregelung verbessern die Oberflächenglätte des Papiers während der Zuführung. Der Rollenwechsel kann per Knopfdruck erfolgen.
2. HENKELHERSTELLUNGSEINHEIT
  Flache Papierkordeln und Papier werden miteinander verbunden, um Flachhenkel zu formen.

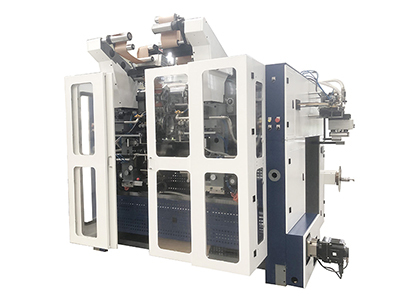

2. HENKELKLEBEEINHEIT
  Die Henkelklebeeinheit bringt die Flachhenkel mithilfe von Leim automatisch an der vorgesehenen Stelle der Papiertragetasche an und drückt sie vor dem Vorfalzen fest an.
2. BEUTELFORMEINHEIT
  Das mit Klebestellen und Seitenglue bearbeitete Papier wird zu einem Schlauch geformt und gemäß den Einstellungen in einzelne Abschnitte geschnitten. Diese Abschnitte werden an eine Trommel übergeben, die die vier Ecken öffnet. Anschließend erfolgen Bodenverklebung, -versiegelung und -formung zu einer quadratischen Bodentasche.

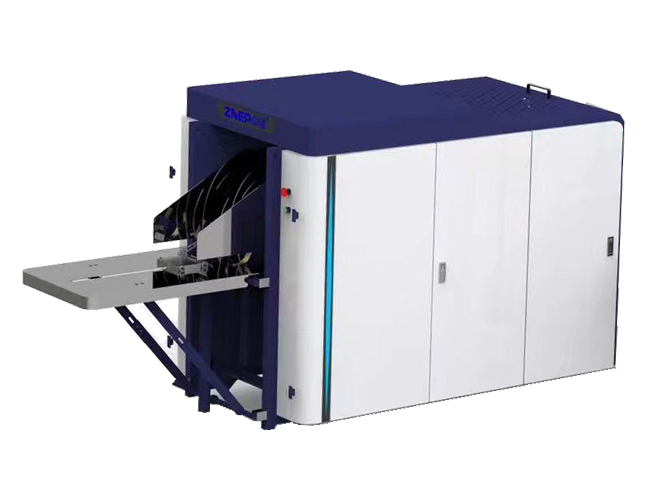

2. BEUTELSAMMELEINHEIT
  Die fertigen BEUTEL werden komprimiert und ausgegeben. Die Anzahl der produzierten Papiertüten wird durch ein automatisches Sammel- und Zählsystem angezeigt.

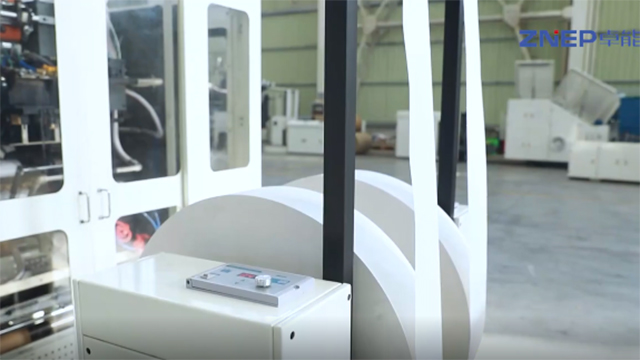

Videos
