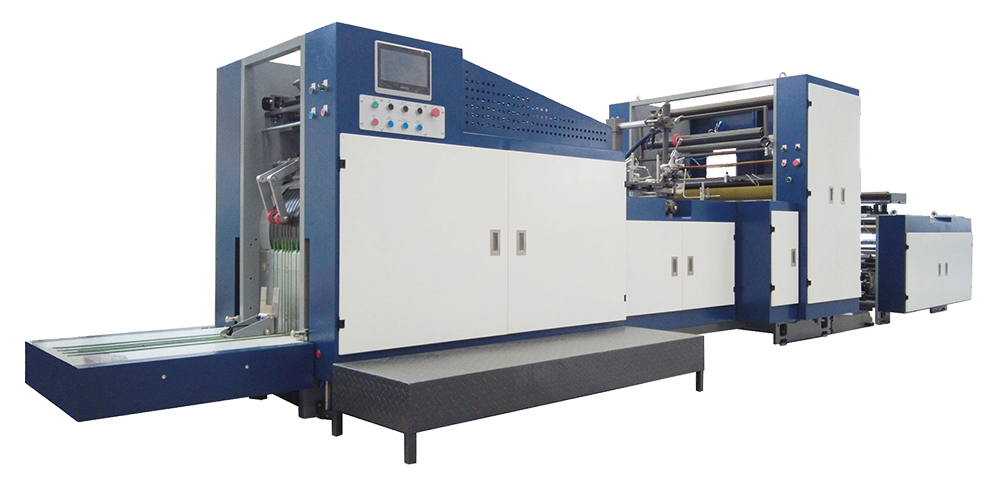

Flach- und SeitenfaltenbeutelmaschineMaschine zur Herstellung von Flach- und Seitenfaltenbeuteln aus Papier

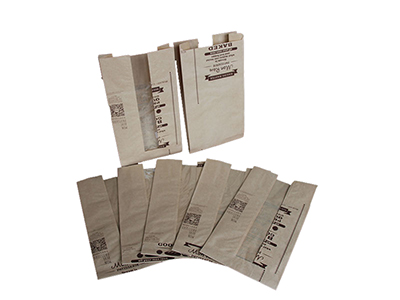

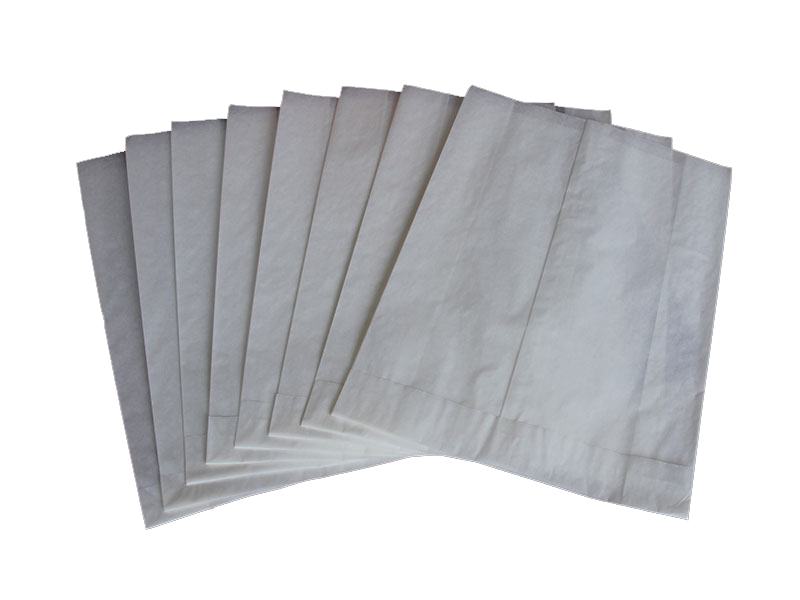

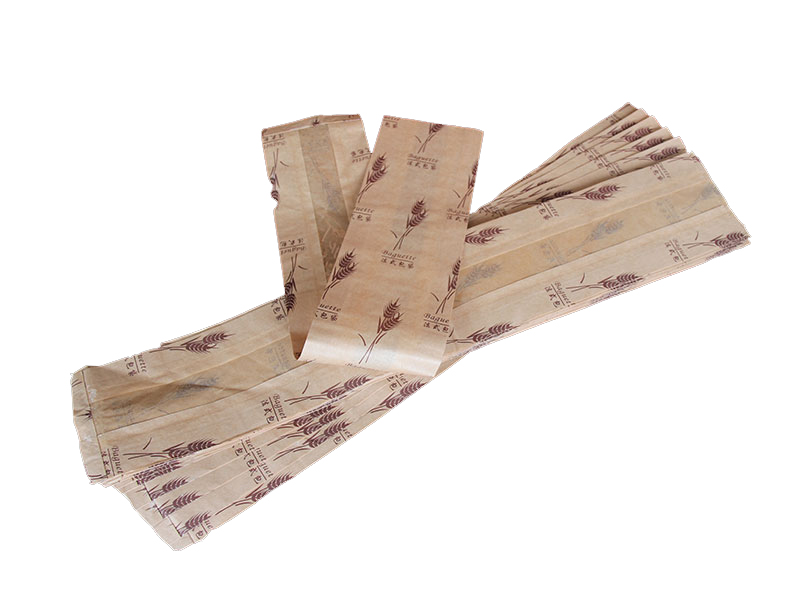

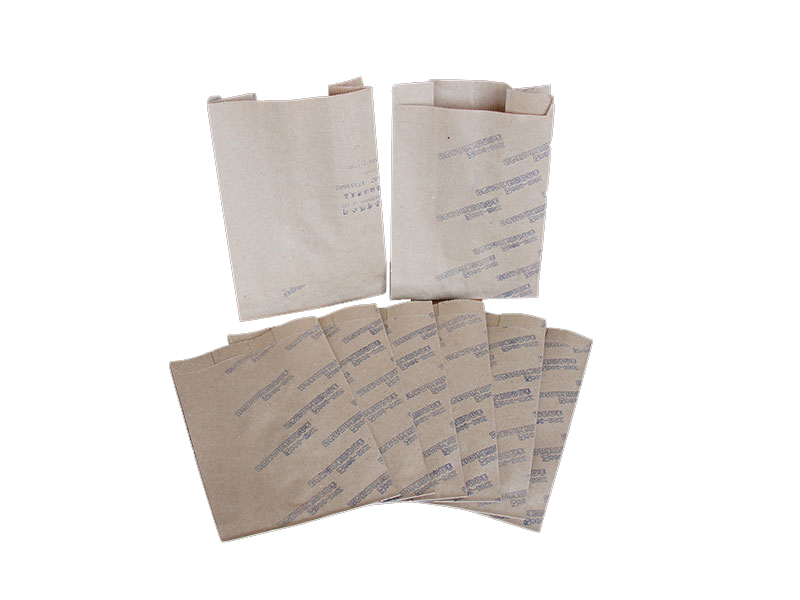

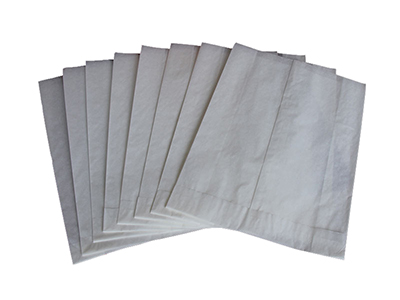

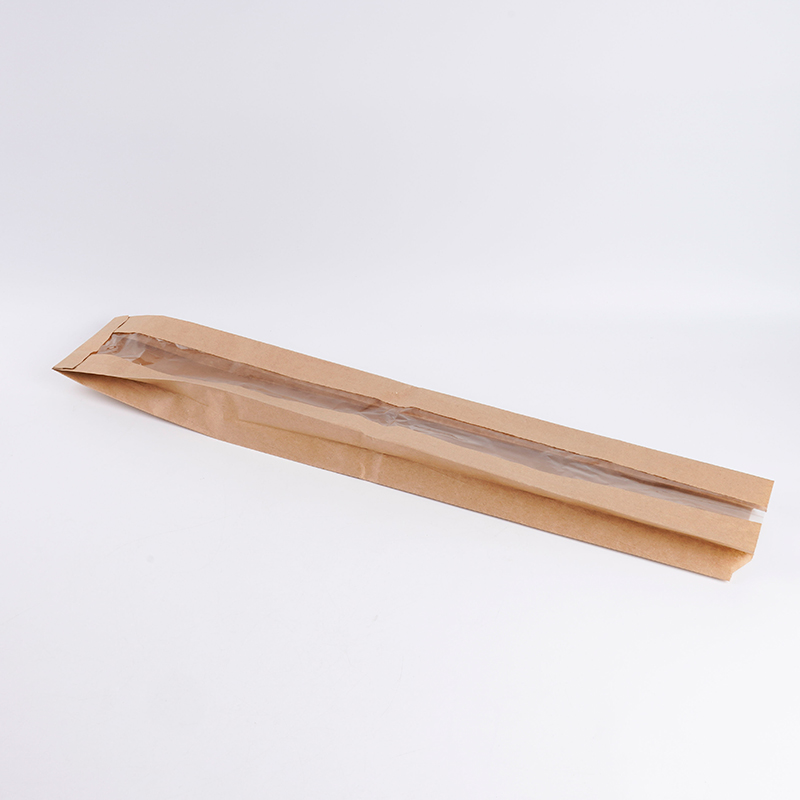

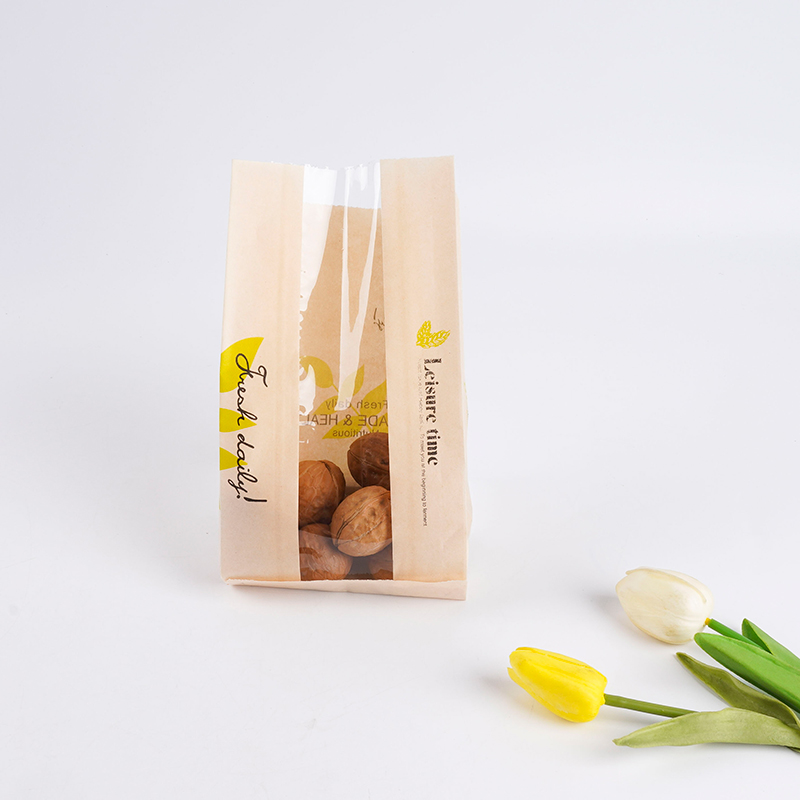

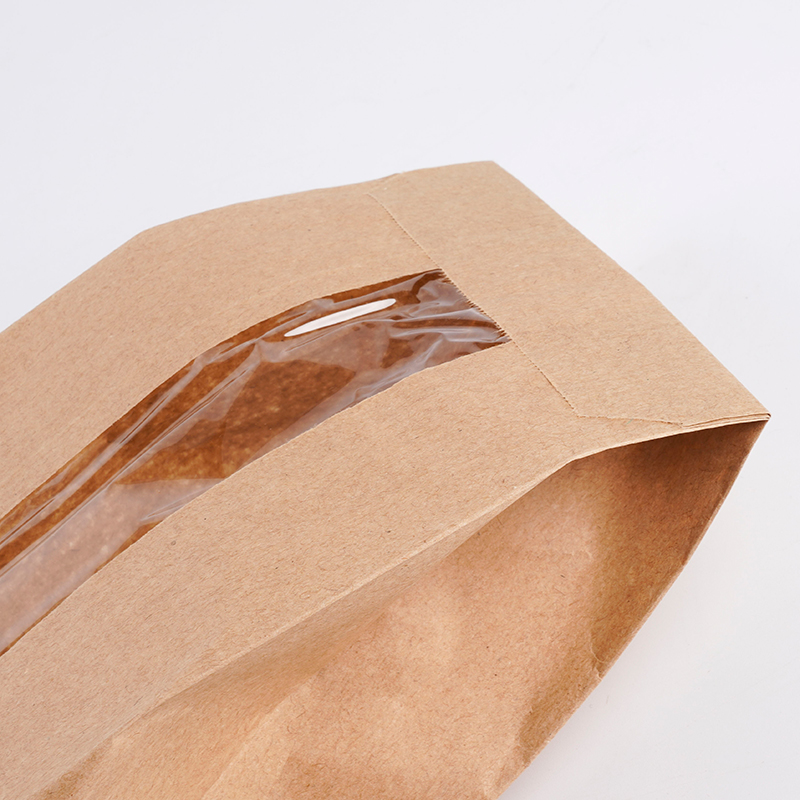

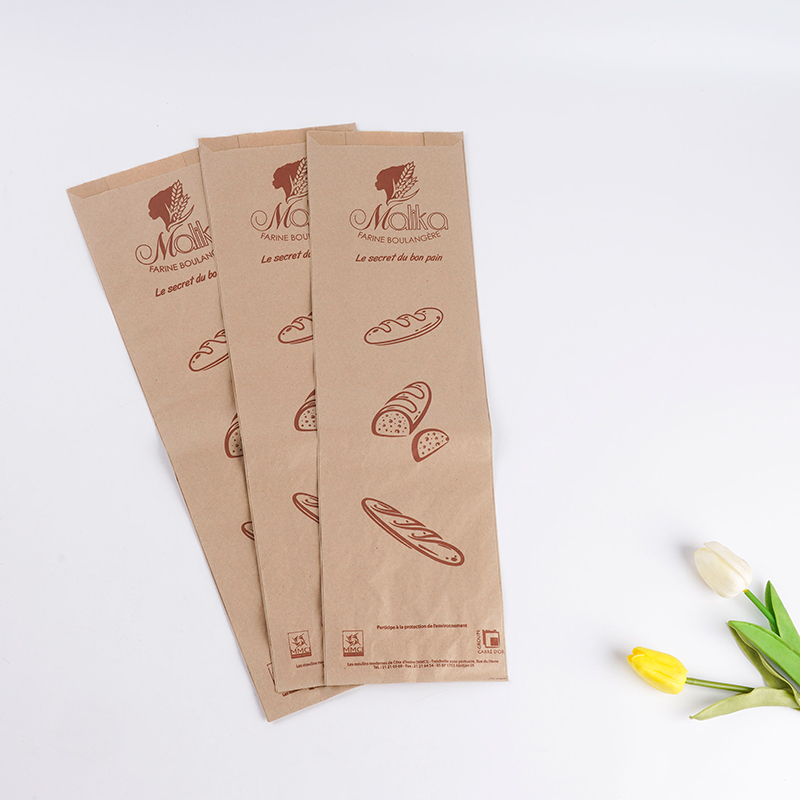

Diese Papierbeutelmaschine ist für die Herstellung von Flachbodenpapierbeuteln konzipiert, die auch als V-Boden- oder Spitzbodenbeutel bekannt sind. Diese Beutel werden häufig für die Verpackung von Pommes frites, Brot und anderen Lebensmitteln verwendet. Die Anlage kann mit einer Druckfunktion ausgestattet werden und ist eine äußerst effiziente und kostengünstige Lösung zur Papierbeutelherstellung.
| Modell | ZNS-280 |
ZNS-350 |
| Max. Papierrollenbreite | 900 mm | 1.000 mm |
| Max. Durchmesser der Rolle | Ø1.200 mm | Ø1.200 mm |
| Innendurchmesser der Rolle | Ø76 mm | Ø76 mm |
| Beutelbreite | 80-280 mm | 80-350 mm |
| Schnittlänge | 120-450 mm | 120-720 mm |
| Seitenfalte (Gusset) | 0-60 mm | 0-80 mm |
| Bodenfalzbreite | 15-35mm | 20-40mm |
| Papiergewicht | 30-80 g/m² | 35-100 g/m |
| Max. Produktionsgeschwindigkeit | 500 Beutel/min | 600 Beutel/min |
| Liniengeschwindigkeit | 100 m/min | 120 m/min |
| Arbeitsluftdruck | 0.6-0.8MPa | 0.6-0.8MPa |
| Gesamtleistung | 380V3P4L 22kW | 380V 3P4L 22kW |
| Maschinengewicht | 6.000 kg | 7.000 kg |
| Gesamtmaße (LxBxH) | 7.500*2.000*1.850 mm | 8.000*2.100*1.900 mm |

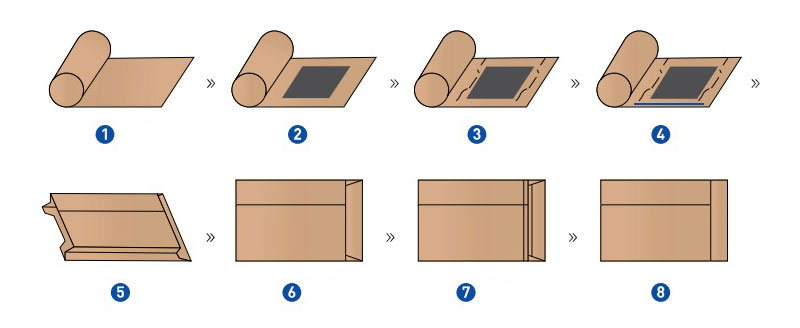

- Papierrollen-Zuführung
- Druck (optional)
- Perforation
- Randverleimung
- Tubenbildung
- Abschnitt der Tube
- Bodenverleimung
- Fertiger Beutel
Die Flachpapierbeutelmaschine mit einem elektrischen Steuerungssystem von Mitsubishi arbeitet unter der Kontrolle eines Servomotors, was für hohe Stabilität und Effizienz sorgt. Die Beutelspezifikationen lassen sich über ein benutzerfreundliches Touchscreen-Interface steuern, was eine hohe Produktionseffizienz und einfache Wartung ermöglicht.
-
-

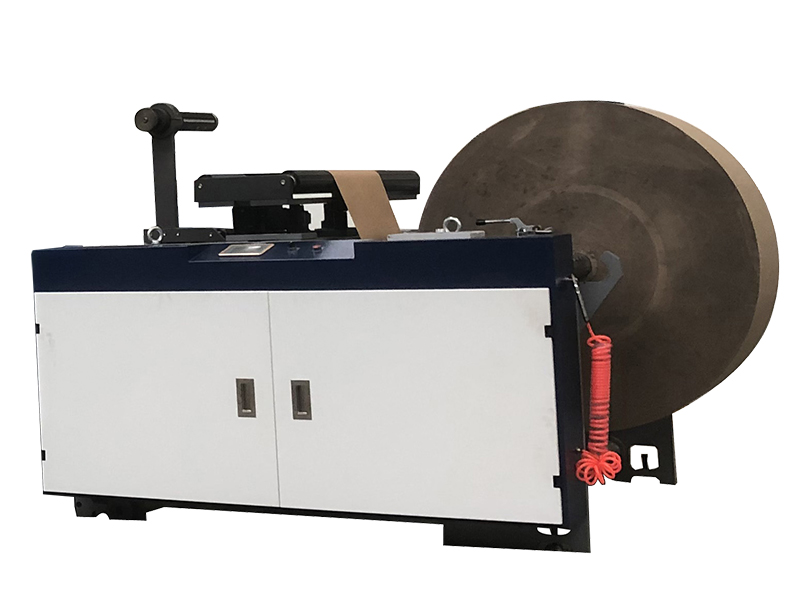

ZUFÜHREINHEIT
Die auf einer Luftdehnwelle befestigte Papierrolle kann über einen Schwenkarm mit hydraulischem Hebesystem zugeführt werden. Bei Papiermangel ertönt ein Warnsignal. Eine verbesserte Oberflächenglättung des Papiers wird durch die Bahnlaufregelung und gleichmäßige Spannungssteuerung erreicht. Der Rollenwechsel kann per Knopfdruck einfach durchgeführt werden.
-
-

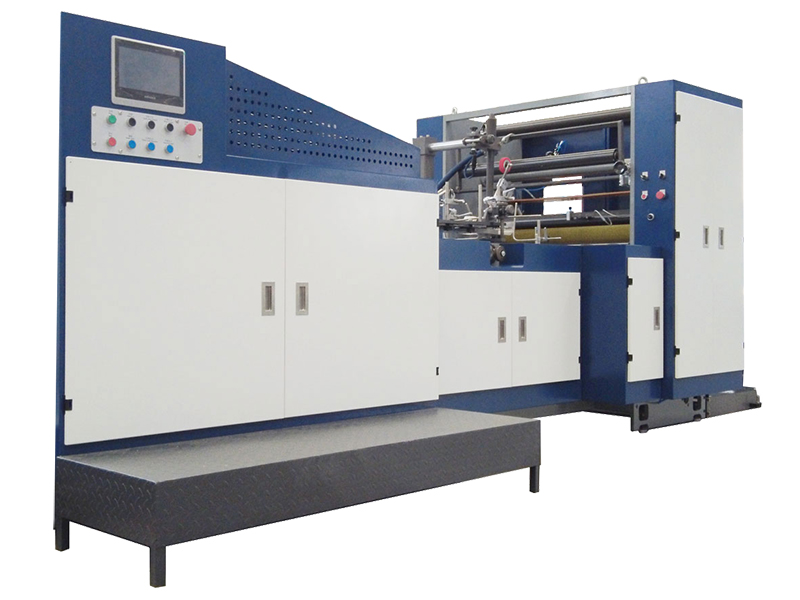

BEUTELFORMUNGSEINHEIT
Das Papier mit gestanzten Löchern wird zu einer Röhre geformt und entsprechend der Einstellungen in einzelne Stücke geschnitten. Anschließend werden diese Röhren zum Trommelsystem weitergeleitet, wo der Boden gefaltet wird, bevor die Beutel gesammelt werden.
-
-

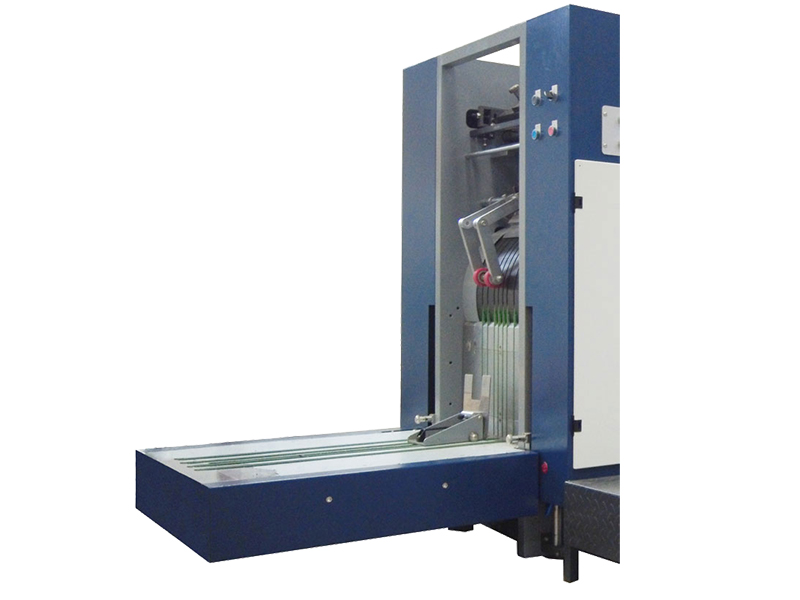

BEUTELSAMMELEINHEIT
Die Beutel werden komprimiert und ausgegeben. Die Anzahl der produzierten Beutel wird durch das automatische Sammel- und Zählsystem erfasst und angezeigt.
-

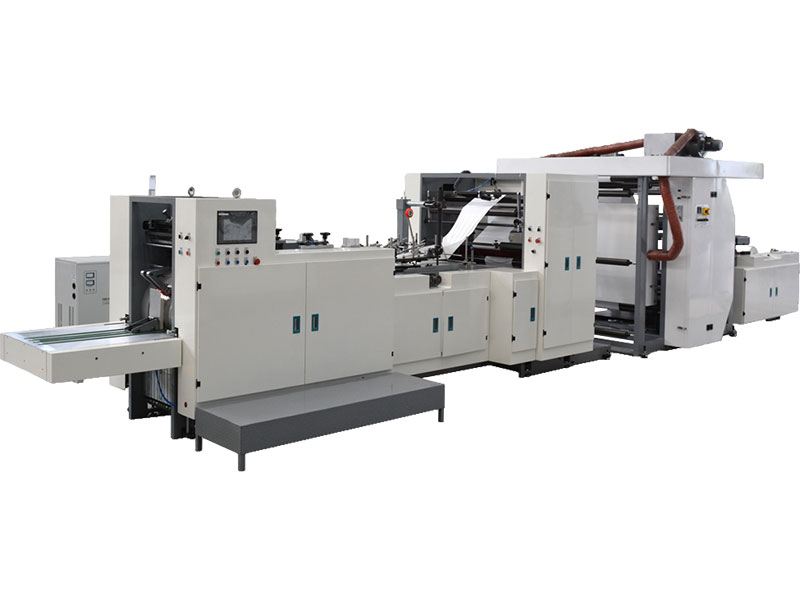

- Optional kann eine Inline-Druckeinheit hinzugefügt werden, um eine Druckfunktion zu realisieren.
